研发最怕选型踩坑：光电探测器选型的 5 个”隐形雷区”
从波段错位到温度漂移，一份写给研发工程师的避坑清单
做光电探测的工程师，大概都经历过这种时刻：
器件到了，焊上板子，一测——要么信号弱得离谱，要么噪声大得没法用，要么高低温一拉，标定全白做。回过头看选型表，参数明明”都对得上”，问题到底出在哪？
在幸子科技日常和研发工程师的选型沟通里，这一类问题出现得频率高得惊人。大多数翻车，不是因为器件本身不行，而是踩在了几个”看不见”的地方。
本文把光电探测器选型里最容易被忽略的 5 个隐形雷区一次列清，并给出对应的排雷动作，供选型阶段逐项核对。

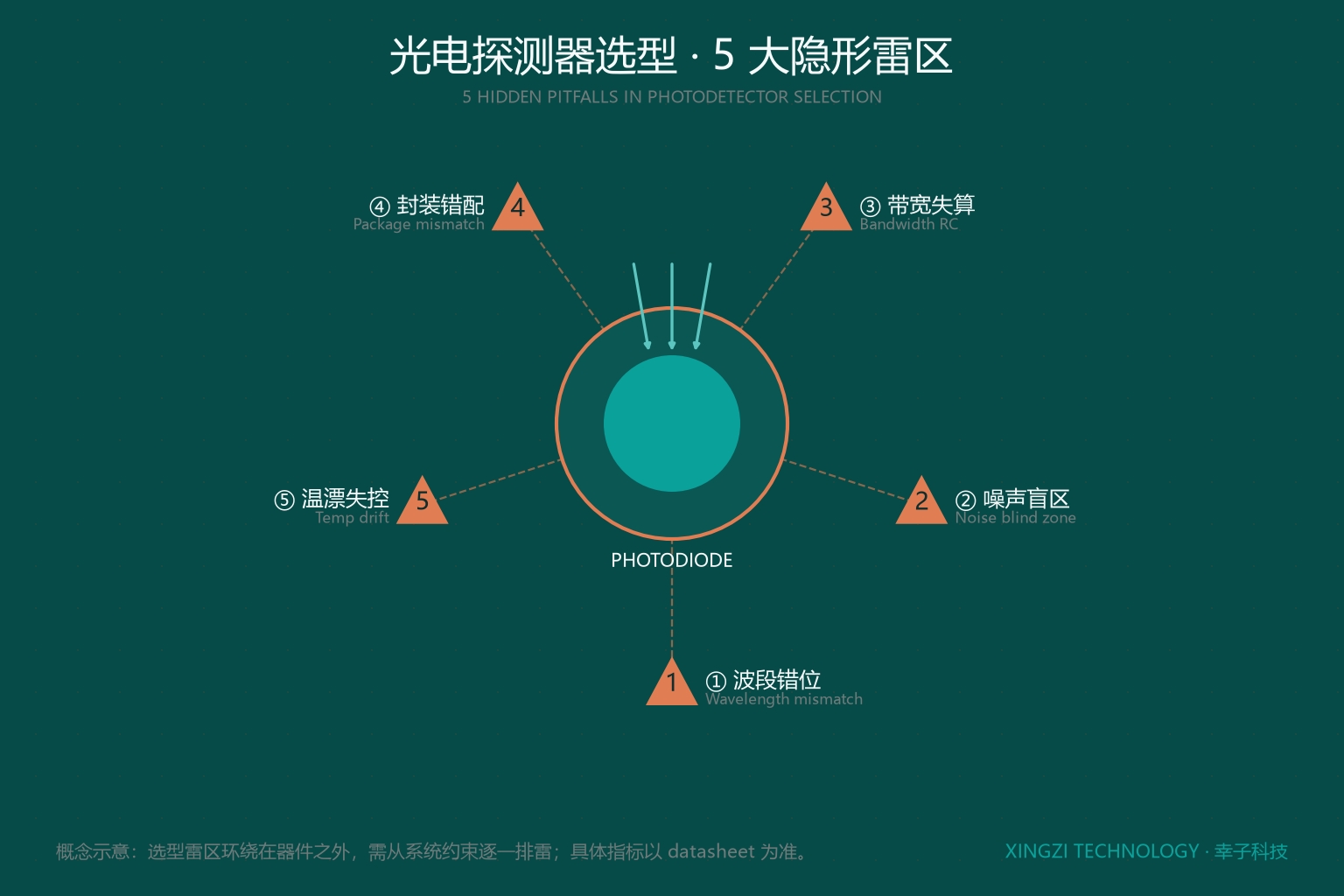

图①｜光电探测器选型的 5 大隐形雷区（概念示意）：五个雷区都不在标称参数表里，而在真实系统工况中。
探测器选型不是”照着参数表对型号”，而是 先算系统约束，再反推器件指标。
雷区往往不在标称值里，而在标称值之外的那串真实工况里。
一、雷区①：光谱响应”看着够用”，实则波段错位
探测器对光的响应，由半导体材料的带隙硬性决定，长波截止波长是一道绕不过去的墙。
- Si（硅）PIN：峰值响应约在 900 nm，长波截止约 1100 nm。对 1310 / 1550 nm 这类通信波段，硅的量子效率几乎趋近于 0。
- Ge（锗）：可覆盖到约 1700 nm，但暗电流大、噪声高、1/f 噪声明显，常用于短距离、对噪声不敏感的场景。
- InGaAs（铟镓砷）：标准版 0.9–1.7 μm；延伸波长版可做到 2.2–2.6 μm（峰值约 2.3 μm）；还有 0.5–1.7 μm 的宽波段版，覆盖可见到近红外交集。
三个最容易踩的坑：
坑 A｜用 Si 去接 1310 / 1550 nm。 硅在 1100 nm 以上基本”失明”，信号直接归零，不是弱，是几乎没有。 坑 B｜可见光 / 紫外用错窗口。 普通硼硅玻璃（BK7）对 350 nm 以下的紫外不透明；做 UV 探测必须用石英窗口（fused silica），否则响应被封装自己吃掉了。 坑 C｜窗口 / 滤光片镀膜波段不对。 增透膜（AR）只在设计波段内高透过；带通滤光片中心波长一偏，有效响应会大幅缩水。

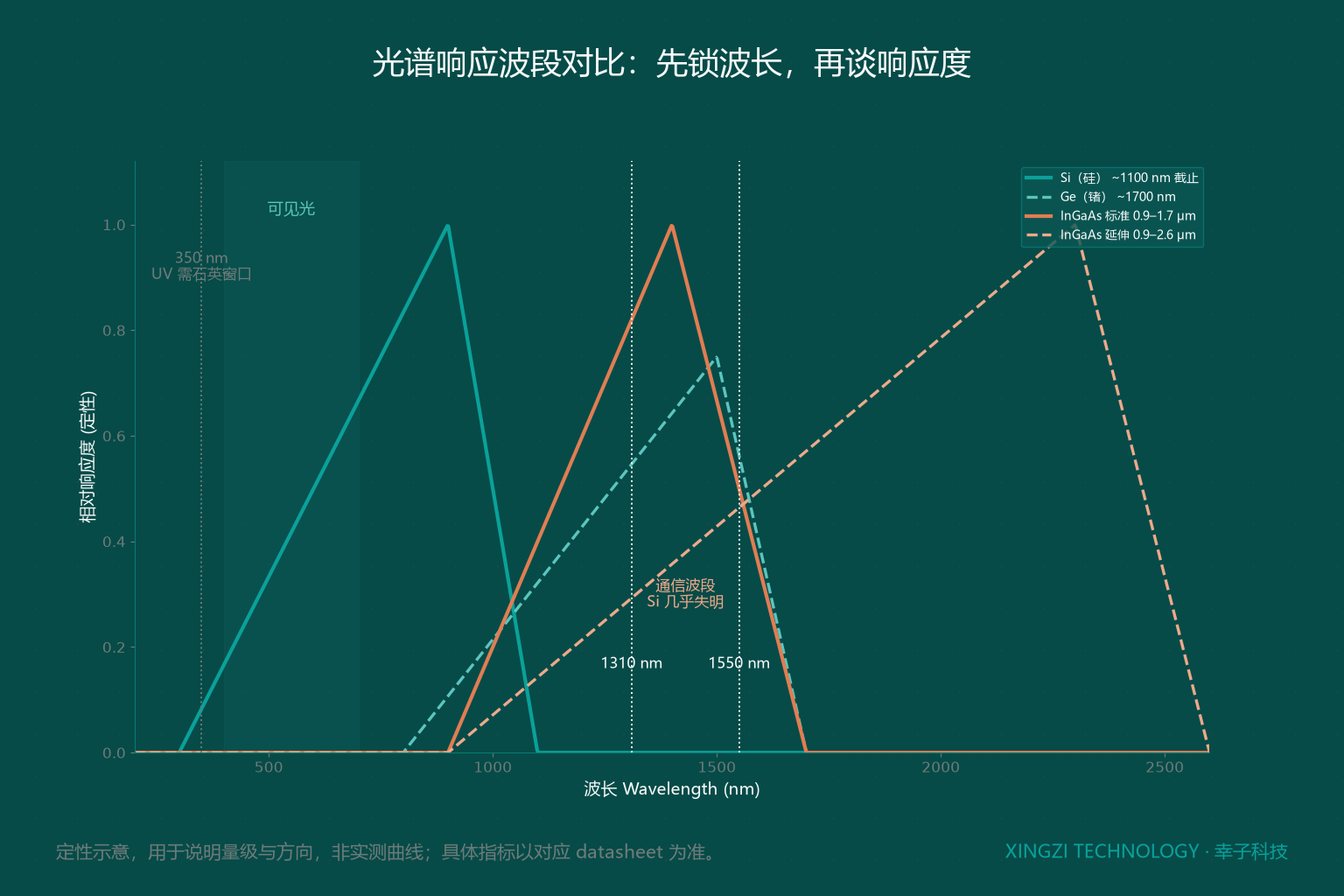

图②｜常见探测材料光谱响应对比（定性示意，非实测曲线）：Si 约 1100 nm 截止，通信波段必须用 InGaAs；紫外应用须配石英窗口。
二、雷区②：只盯响应度，忽略噪声与探测极限
响应度 R（A/W）只是”把光变成电流的效率”。真正决定你能不能看见弱信号的，是 SNR、NEP、D* 这一组指标。
一个常见误区：响应度越高越好。但高响应度如果伴随高暗电流，噪声也同步变大，弱信号照样被淹。
探测器输出的噪声电流大致由这几部分构成：
其中 I_d 是暗电流、I_b 是背景光电流、R_f 是跨阻反馈电阻。把噪声除以响应度，就得到 NEP（噪声等效功率）；再归一化面积与带宽得到 D*（比探测率）——越高，弱光探测能力越强。
如果用到 APD（雪崩光电二极管），还要注意：雪崩倍增会连信号带噪声一起放大，并引入过剩噪声因子 F(M) = M^x（x 约 0.3–0.5）。增益不是白给的，净 SNR 改善有限，必须权衡。
三、雷区③：带宽被结电容和负载电阻拖垮
探测器不是一个理想电流源，它有一个结电容 C_j，再串上负载电阻 R_load，就构成一个 RC 低通。带宽上限是：
坑在哪里？光敏面越大 → 结电容越大 → 带宽越低，高灵敏度和高带宽是此消彼长的。同时，提高负载电阻能压噪声，却会进一步吃掉带宽。
对应的上升时间：
很多工程师只看规格书上的”响应时间”标称，却没把实际 RC 和跨阻放大器（TIA）的输入电容一起算进去，结果到手发现高速信号被削平了。

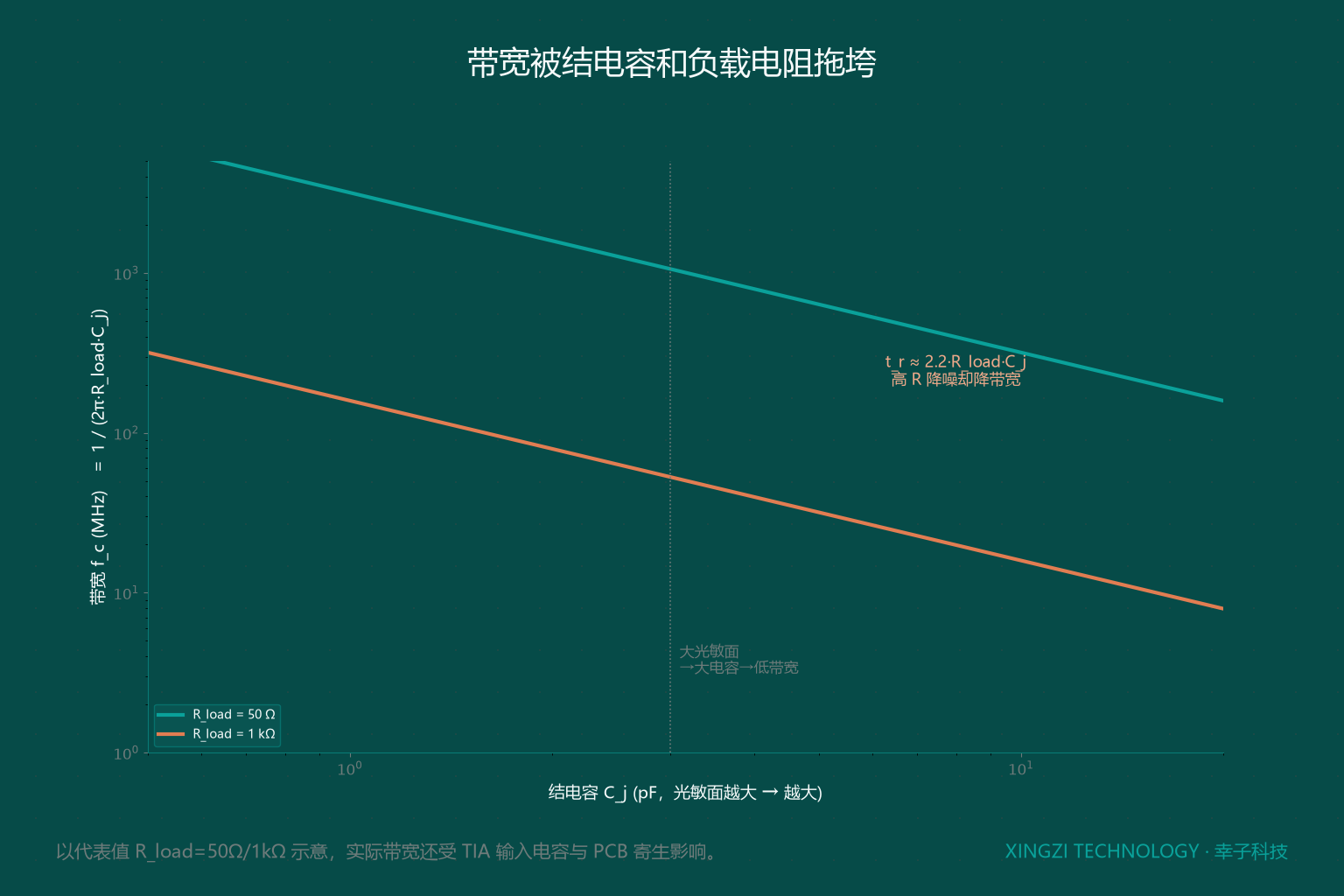

图③｜带宽 f_c = 1/(2π·R_load·C_j) 随结电容增大而下降（以 R_load=50Ω/1kΩ 代表值示意）：高负载电阻降噪但牺牲带宽，实际带宽还受 TIA 输入电容与 PCB 寄生影响。
四、雷区④：封装”能装上”不等于”用得好”
封装决定的是光路耦合、热路径、密封性与长期可靠性，远不止”固定器件”那么简单。
幸子科技产品线覆盖的封装形式包括：
- TO-46（φ0.5–1.0 mm，高频 35–200 MHz）：小光敏面、高速，适合耦合与精密接收
- TO-5 / TO-8（φ2.0–5.0 mm）：大光敏面，适合自由空间耦合接收
- 陶瓷封装：表面贴装，适合自动化生产
- FC / SC 同轴封装：光纤耦合专用
- 带透镜 TO 封装（CD lens）：提高耦合效率
三个典型错配：
坑 A｜自由空间 TO 拿去做光纤耦合。 没有透镜、没有对准结构，耦合效率极低，链路预算直接崩。 坑 B｜金属帽反射 / 遮挡、窗口镀膜波段错位。 can 封装的金属帽会反射杂光，窗口镀膜不对等于白加一层衰减。 坑 C｜制冷器件的密封与窗口透过不达标。 带 TEC 的器件一旦密封或窗口不过关，长期可靠性与温漂风险会集中爆发。

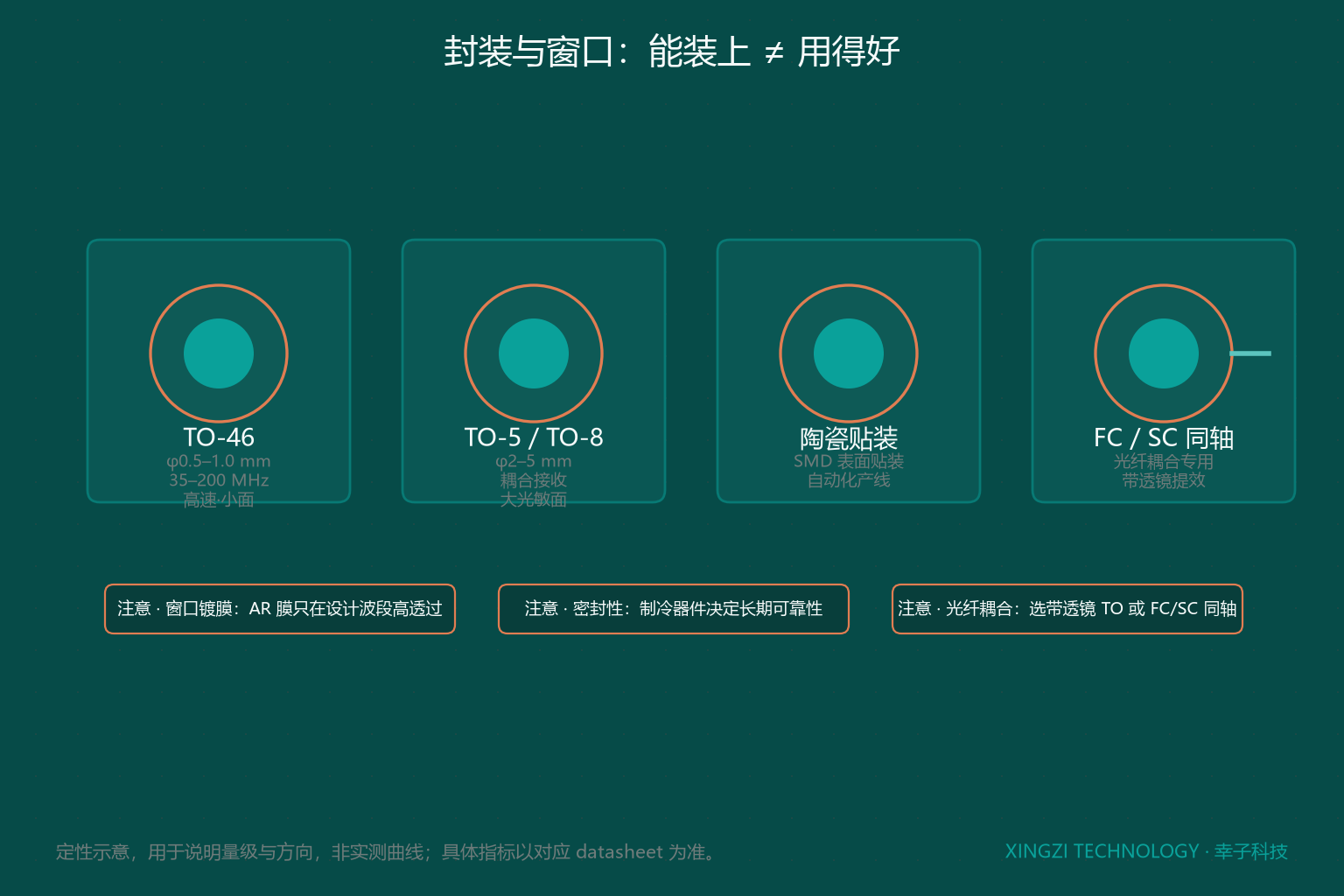

图④｜常见封装形式与选型注意（示意）：封装先匹配光学接口与热路径，窗口镀膜、密封性与耦合方式需一并确认。
五、雷区⑤：温度漂移与暗电流失控，没做温控 / 补偿
暗电流对温度近乎指数敏感。一个常用工程经验：硅探测器温度每升高约 8–10 ℃，暗电流大约翻一倍；窄带隙的 InGaAs 比这更陡。
麻烦在于：暗电流一漂，零点、增益、响应率全跟着漂。常温标定得好好的，高低温一拉，数据作废。
- 坑 A｜常温标定，高低温实测漂移。 没做温度补偿的方案，在高低温循环里毫无可信度。
- 坑 B｜APD 增益温度系数大，不补偿基准崩塌。 APD 靠雪崩倍增拿增益，但增益本身对温度极敏感，温度一漂增益就漂，测量基准直接塌——APD 系统几乎一定要做温度补偿或 TEC 恒温。
- 坑 C｜弱光 / 精密测量不做恒温。 弱信号本就贴近噪声底，温度再一搅，测出来的就是噪声而不是信号。

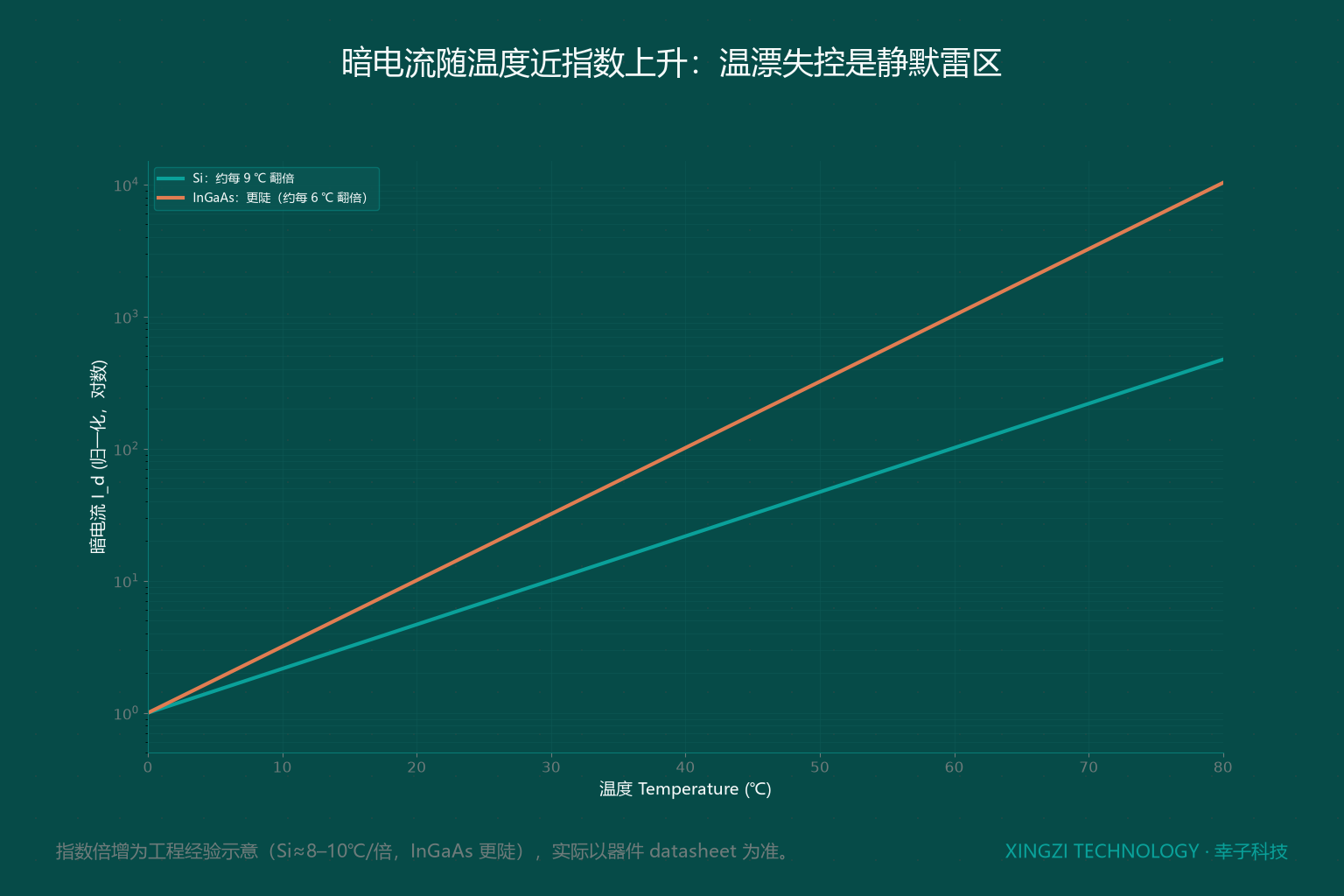

图⑤｜暗电流随温度近指数上升（工程经验示意，Si≈8–10 ℃/倍，InGaAs 更陡）：温漂会让常温标定在高低温下失效。
六、选型速查表：你卡在哪个雷区？
| 你的场景 | 最容易踩的雷区 | 优先确认项 |
|---|---|---|
| 光纤通信 / 工业传感（可见～近红外） | ① 波段错位 | 光源波长是否落在 Si 响应区；通信波段要 InGaAs |
| 紫外 / 荧光检测 | ① 波段错位 + ④ 封装窗口 | 石英窗口；UV 段响应是否够 |
| 高速测距 / 光通信接收 | ③ 带宽失算 | 结电容 + TIA 总带宽留 2–3 倍裕量 |
| 微弱光 / 单光子计数 | ② 噪声盲区 + ⑤ 温漂 | 先算 NEP/D*；APD 必做温度补偿 |
| 激光雷达 / 工业感知 | ③ 带宽 + ④ 封装 | 响应速度、封装与光学接口匹配 |
| 气体检测 / 光谱分析 | ⑤ 温漂 + ① 波段 | 控温稳漂移；InGaAs 延伸波长看截止 |
| 航天航空 / 高可靠 | ④ 封装 + ⑤ 温漂 | 密封性、窗口透过、长期供货一致性 |
七、落到器件：幸子科技的探测器方案
原理讲完，回到现实——如果现在就要一颗器件，怎么选？
幸子科技现有 100+ 款成熟对标型号，覆盖 Si PIN photodiode、InGaAs PIN photodiode、Si APD 三大系列，可 pin-to-pin 对标行业主流热门型号：
- 同参数方案相比进口品牌，成本可优化 30%–50%
- 常规交期 2–4 周（进口品牌常规 8–12 周）
- 已服务 200+ 高校、100+ 研究所 及数十家上市企业
1）Si PIN Photodiode —— 通常免制冷
| 幸子型号 | 对标型号 | 关键参数 |
|---|---|---|
| XL-A15-3211-TO46W | S2386-18K | 1.35×1.35 mm · 320–1100 nm · 0.6 A/W · 暗电流 2 pA · TO-46 |
| XL-A40-3211-TO5 | S1223-01 | 3.6×3.6 mm · 320–1100 nm · 0.52 A/W · TO-5 |
2）InGaAs PIN Photodiode —— 标准 / 延伸波长两条线
| 幸子型号 | 对标型号 | 关键参数 |
|---|---|---|
| XL-B5-8017-TO46W | G12180-005K | φ0.5 mm · 0.9–1.7 μm · 1.1 A/W · 200 MHz · 非制冷 |
| XL-B10-8026-TO18W | G12183-010K | φ1.0 mm · 0.9–2.6 μm · 1.3 A/W · 6 MHz · 非制冷 |
| XL-B20-8017-TO5W | G12181-020K | φ2.0 mm · 0.8–1.7 μm · 1.1 A/W · 2.5 MHz · 非制冷 |
封装形式覆盖：TO-18 / TO-46（φ0.5–1.0 mm，高频 35–200 MHz）、TO-5 / TO-8（φ2.0–5.0 mm，适合耦合接收）、陶瓷封装（表面贴装）、FC/SC 同轴封装（光纤耦合）、带透镜 TO 封装（CD lens，提高耦合效率）。
3）Si APD —— 弱光下的内部增益，但一定要稳
| 幸子型号 | 对标型号 | 关键参数 |
|---|---|---|
| XL-D30-4011-TO5W | S2384 | φ3.0 mm · 0.4–1.1 μm · 增益 55 A/W · TO-5 |
APD 靠雪崩倍增效应拿到内部增益，但增益对温度极敏感——印证了雷区⑤：不一定要深冷，但一定要稳，务必配合温度补偿或 TEC 恒温。
4）一句提醒：对标是起点，不是终点
型号对标能帮你快速锁定候选，但真正决定成败的是后面几步：光谱响应曲线是否贴合你的光源、暗电流是否满足噪声预算、封装与光学接口能否对上、批量供货一致性是否可靠。 这几项，建议直接拿规格书逐条比对。
八、关于幸子科技
深圳市幸子科技有限公司（品牌：幸运子 FORTUNATE / Fortunate Technology），总部位于深圳南山，聚焦半导体光电器件与光电解决方案，主营光源、激光器件、VCSEL、激光光纤模块与探测器件，并围绕医疗检测、激光雷达、分析仪器、科研实验与航天航空等场景，提供国产替代、选型决策与技术支持服务。公司成立于 2021 年，注册资本 2000 万人民币，累计 22 年渠道与供应链经验，已服务 200+ 高校、100+ 研究所与 20+ 中科院研究院，国产替代可实现 30%–50% 成本优化，常规交期 2–4 周。
选型从来不是”买一颗参数最漂亮的管子”——器件、电路、光学与结构必须一起算。如果你正在为某个具体波段、某个具体噪声指标头疼，欢迎与我们技术团队沟通：先算系统约束，再谈选哪颗。
